Sie finden im Folgenden ein Angebotsbeispiel über ein Gurtbecherwerk bzw. einen Gurtbecherförderer.



Ausführungsbeispiel eines Gurtbecherwerks

Das Angebotsbeispiel des Gurtbecherwerks beinhaltet die technischen Daten und den Angebotstext.



Technische Daten zum Gurtbecherwerk:

Gurtbecherwerk mit
Becherbreite: 400 mm
Achsabstand: 16.000 mm
Geschwindigkeit: 1,45 m/s
Förderleistung: 68 m³/h
Fördergut: Mischkies
Schüttgewicht: 1,8 t/m³
Körnung: 0 - 32 mm
Temperatur: normal
Feuchte: ca. 10 %



Angebotstext zum Gurtbecherwerk:

Becherwerkskopf aus 6 mm Blechen gefertigt, mit geteilter, abnehmbarer Haube, Antriebswelle in Stehlagern mit eingebauten Pendel-Rollen-Lagern laufend, mit aufgekeilter Stahltrommel 710 mm Durchmesser einschl. Reibbelag. Kopf komplett mit Antriebskonsole und mit einem verstellbaren Auslauffangblech.

Becherwerksfuß 6 mm dick in vollkommen geschlossener und staubdichter Ausführung mit gekapselter Innenlagerung. Umlenkwelle durch Schwinge gehalten. Spanntrommel 710 mm Durchmesser in Korbform ausgeführt. Schacht aus 3 mm Blechen sauber gekantet, als Doppelschlot ausgeführt.

Elevatorgurt 450 mm breit, 5 Einlagen, 2 : 2 mm Auflage, gelocht in Abständen von 500 mm, Gurt komplett mit Gurtverschluss.

Becher nach DIN 15234, in sauberer Schweißkonstruktion gefertigt, 4 mm dick, mit dreiseitiger Rand- und Rückverstärkung.

Becherbefestigung mit Halbrundleisten. Zur Schonung des Gurtes sind Weichgummiunterlagen vorgesehen.

Gurtbecherwerk komplett mit den erforderlichen Montage- und Reinigungsöffnungen, 1 Stück Stirnrad-Getriebemotor 7,5 KW, 39 Upm, 400 V, 50 Hz, Bauform B 3, mit angebauter Rücklaufsperre, 2 Stück Grenztaster zur Schieflaufsicherung, 1 Stück elastischer Kupplung einschl. Kupplungsschutzhaube.

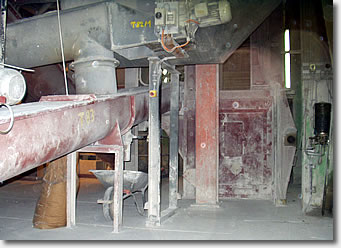

Aktuelle Gurtbecherwerk Referenzbilder:

Gurtbecherwerk aus Perspektive 1Gurtbecherwerk aus Perspektive 2



Wir liefern auch Zubehörartikel für Gurtbecherwerke:

  • Antriebstrommeln und Umlenktrommeln für Gurtbecherwerke
  • Elevatorgurte, Gurtverbindungswinkel, Tellerschrauben und Zubehör
