Sie finden im Folgenden ein Angebotsbeispiel über eine Doppelpendelklappe.



Ausführungsbeispiel einer Doppelpendelklappe

Das Angebotsbeispiel beinhaltet die technischen Daten zur Doppelpendelklappe und den Angebotstext.



Technische Daten zur Doppelpendelklappe:

Doppelpendelklappe mit
Einlaufflansch: 250 x 250 mm lichte Weite
Auslaufflansch: 250 x 250 mm lichte Weite
Bauhöhe: 600 mm
Förderleistung: 5 m³/h
Fördergut: Schüttgut
Körnung: feinkörnig
Schüttgewicht: 0,5 – 0,6 t/m³
Temperatur: max. 70° C



Angebotstext zur Doppelpendelklappe:

Doppelpendelklappe aus zwei aufeinander geschraubten Gehäusen in geschweißter
Stahlblechkonstruktion, Werkstoff 1.4571. Lagerung der Klappen mittels Flanschlager.

An jeder Klappe seitlich eine dichtverschraubte Kontroll- und Reinigungsöffnung.

Doppelpendelklappe motorisch gesteuert mittels auswechselbarer Kurvenscheibe über Laufrolle.
Ausführung der Klappen gemäß UVV.

Doppelpendelklappe komplett mit 1 Stück Stirnrad-Getriebemotor, 0,37 KW, 16,0 Upm,
400 V, 50 Hz, Bauform B 3.

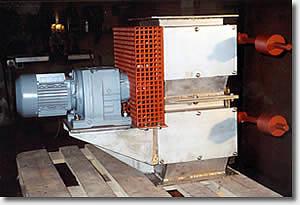

Aktuelles Referenzbild einer Doppelpendelklappe:

Doppelpendelklappe Nahansicht
