Sie finden im Folgenden ein Angebotsbeispiel über einen Steilgurtförderer bzw. einen Wellkantenförderer - Wellkantengurtförderer.



Ausführungsbeispiel eines Steilgurtförderers - Wellkantenförderers:

Das Angebotsbeispiel des Wellkantenförderers beinhaltet die technischen Daten und den Angebotstext.



Technische Daten zum Wellkantenförderer - Wellkantengurtförderer:

Wellkantenförderer mit:
Gurtbreite: 300 mm
Achsabstand: 3.270 mm waagerecht, danach 4.870 mm unter 50° ansteigend
Förderleistung: 2000 kg/h
Geschwindigkeit: 0,20 - 1,25 m/s
Fördergut: Holzstaub
Korngröße: 0,2 mm
Schüttgewicht: 0,35 t/m³
Temperatur: normal
Feuchte: trocken



Angebotstext zum Steilgurtförderer bzw. Wellkantenförderer:

Gerüst aus U-Stahl mit kurzen Stützfüßen.

Steilbandförderer mit Antriebswelle in Stehlagern mit eingebauten Pendelkugellagern und mit verschweißter Stahltrommel 240 mm Durchmesser, Antriebstrommel mit Gummireibbelag.

Steigbandförderer mit Spanntrommel 215 mm Durchmesser mit Spindelspannvorrichtung und Kugellagern.

Tragstationen mit 1-teiligen Rollen 89 mm Durchmesser. Rollenabstand unter der Aufgabestelle 200 mm. Rücklaufrollen 89 mm Durchmesser.

Gummigurt 300 mm breit, 2 Einlagen, quersteif, ca. 7,0 mm stark, beidseitig mit 50 mm hoher Wellkante, randfreie Zone 50 mm, zusätzlich mit Gummischrägstollen versehen, Stollenabstand 500 mm.

Ablenkung des Obertrums von der Horizontalen in die Steigung mit Scheibenrädern auf der Gurtseite.

Umlenkwelle in Stehlagern mit eingebauten Pendelkugellagern und mit aufgekeilten Scheibenrädern 240 mm Durchmesser.

Obertrum- und Untertrumabdeckung auf der gesamten Länge aus 2 mm Blech gefertigt.

Flexowellgurtförderer (Flexowellbandförderer) komplett mit 1 Stück Verstell-Getriebemotor (Handradverstellung) 2,2/1,8 KW, 15 - 93 Upm, 400 V, 50 Hz, Bauform B 3, mit angebauter Rücklaufsperre, elast. Kupplung und Kupplungsschutzhaube.



Aktuelle Wellkantenförderer - Wellkantengurtförderer Referenzbilder:

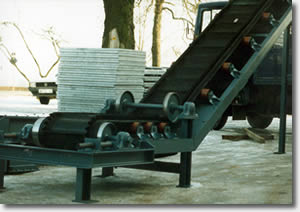

Steilgurtförderer - Wellkantenförderer aus Perspektive 1Steilgurtförderer - Wellkantenförderer aus Gesamtperspektive
