Sie finden im Folgenden ein Angebotsbeispiel für einen Doppelwellenmischer bzw. Doppelschneckenmischer.



Ausführungsbeispiel eines Doppelwellenmischers bzw. eines Doppelschneckenmischers

Das Angebotsbeispiel beinhaltet die technischen Daten zum Doppelwellenmischer und den Angebotstext.



Technische Daten zum Doppelwellenmischer:

Doppelwellenmischer mit
Paddeldurchmesser: 2 x 630 mm
Troglänge: 3.800 mm
Förderleistung: 40 t/h
Fördergut: Kalk und Bleirückstände
Körnung: 5 - 10 mm
Schüttgewicht: ca. 1,0 t/m³
Temperatur: normal
Anordnung: horizontal
Werkstoff:

produktberührte Teile aus W.-Nr.
1.4571, sonstige Teile aus S235JRG



Angebotstext zum Doppelwellenmischer:

Doppelwellenmischer mit Doppel U-Trog aus 6 mm Edelstahlblechen sauber gekantet mit 1 Stück Auslaufstutzen aus Edelstahl 660 x 1.100 mm. Deckel 3 mm dick, gekantet und verschraubt. Über dem Doppelwellenmischer-Auslauf ist eine Schau- bzw. Reinigungsöffnung vorgesehen.

Antriebs- und Endschild mit Doppel-Lagerkonsolen aus Stahl.

Antriebslager als außenliegende Stehlager mit eingebauten SKF-Pendelrollenlagern. Endlager ebenfalls als außenliegende Stehlager mit eingebauten SKF-Pendelkugellagern für den Doppelwellenmischer.

Doppelwellenmischer-Wellenaustritte mit nachstellbaren Stopfbuchsen abgedichtet.

Schneckenbaum in 2-facher Anfertigung, parallel zueinander liegend als starkwandige Rohrwelle ausgeführt. Rohrwelle des Doppelwellenmischers aus Werkstoff S235JRG, Ø 219,1 mm, 12,5 mm Wandung, plus 3 mm Plattierung aus W.-Nr. 1.4571. Stahlrohrwelle mit eingeschweißten Antriebs- und Endzapfen aus Stahl, Wellenschutzhülsen aus Edelstahl.

Schneckenflügel als Mischpaddel für Doppelpaddelmischschnecke, 10 mm dick, aus Edelstahl mit gleichbleibender Steigung, durchgehend beidseitig mit der Rohrwelle verschweißt.

Doppelwellenmischer komplett mit Kettentrieb bestehend aus Kettenrädern, Kette und Kettenschutzkasten, Stirnräder mit Schutzkasten für den Drehmomentübertrag, mit Stirnrad-Getriebemotor, Fabrikat SEW, 11,0 KW, 500 V, 50 Hz, Bauform M1, IP 55, Wärmeklasse F mit 3-Kaltleiterfühlern geeignet für den bauseitigen Betrieb am Frequenzumrichter.

1 Grund- und 1 Deckanstrich für den Doppelwellenmischer.



Aktuelle Doppelwellenmischer Referenzbilder:

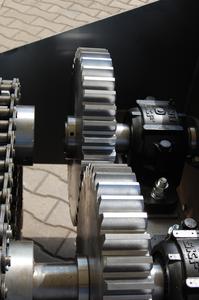

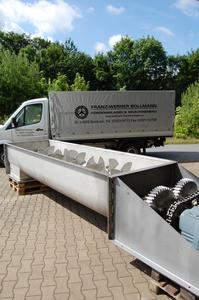

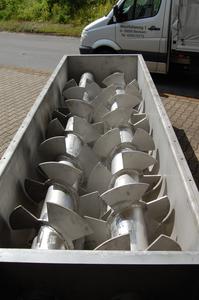

Doppelwellenmischer mit FirmenfahrzeugDoppelwellenmischer Förderschnecken AnsichtDoppelwellenmischer Stirnräderpaar

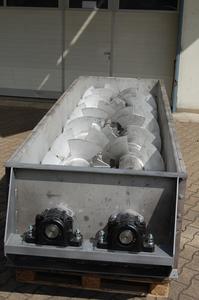

Doppelwellenmischer von hinten
