Sie finden im Folgenden ein Angebotsbeispiel über eine Rohrförderschnecke bzw. einen Rohrschneckenförderer.



Ausführungsbeispiel einer Rohrförderschnecke bzw. eines Rohrschneckenförderers nach DIN 15261

Das Angebotsbeispiel beinhaltet die technischen Daten zur Rohrförderschnecke - zum Rohrschneckenförderer und den Angebotstext.



Technische Daten zur Rohrförderschnecke - zum Rohrschneckenförderer:

Rohrförderschnecke - Rohrschneckenförderer mit
Durchmesser: 400 mm
Rohrlänge: 3.600 mm
Förderleistung: 40 t/h
Fördergut: gebrannter Kalk
Schüttdichte: 0,8 – 1,0 t/m³
Körnung: max. 80 mm
Feuchte: trocken
Temperatur: normal
Anordnung: horizontal



Angebotstext zur Rohrförderschnecke bzw. zum Rohrschneckenförderer:

Gehäuse des Rohrschneckenförderers aus Stahlrohr 457 mm Durchmesser, 10,0 mm Wanddicke, mit 1 Ein- und 1 Auslauf. Über dem Rohrförderschnecken-Auslauf ist eine Schau- bzw. Reinigungsöffnung vorgesehen. Rohrgehäuse für Rohrförderschnecke mit einer Anhängelasche versehen.

Endschilder 12 mm mit Antriebskonsole und Kugelstehlagern.

Wellenaustritte der Rohrförderschnecke mit nachstellbaren Stopfbuchsen abgedichtet. Welle als starkwandige Rohrwelle ausgeführt, ohne Mittellager.

Schneckenflügel 410 mm Durchmesser, 350 mm Steigung, 10 mm dick, aus St 52.3 gefertigt,
im Rohrförderschnecken-Einlaufbereich progressive Flügelsteigung.

Rohrförderschnecke komplett mit 1 Stück Stirnrad-Getriebemotor, 5,5 KW, 44 Upm, 500 V ,
50 Hz, Bauform B 3, 1 Stück elastischer Kupplung und Kupplungsschutzhaube für Rohrschneckenförderer.



Aktuelle Rohrförderschnecken - Rohrschneckenförderer Referenzbilder:

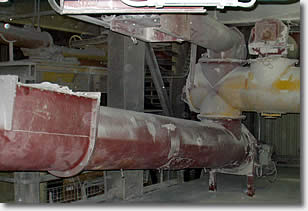

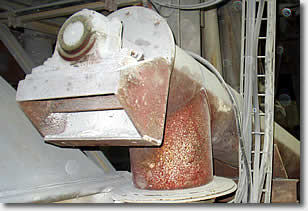

Rohrförderschnecken - Rohrschneckenförderer Einlauf Rohrförderschnecke - Rohrschneckenförderer Auslauf

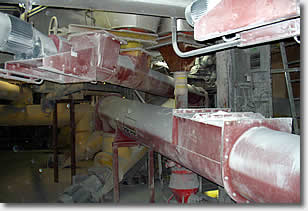

Rohrförderschnecken - Rohrschneckenförderer aus Perspektive 1Rohrförderschnecken - Rohrschneckenförderer aus Perspektive 2
