Sie finden im Folgenden ein Angebotsbeispiel über eine Förderrinne als Luftförderrinne.



Ausführungsbeispiel einer Förderrinne - Luftförderrinne

Das Angebotsbeispiel beinhaltet die technischen Daten zur Förderrinne bzw. Luftförderrinne und den Angebotstext.



Technische Daten zur Förderrinne als Luftförderrinne:

Förderrinne - Luftförderrinne mit
Breite: 200 mm
Länge: 15.000 mm
Fördergut: Feingut
Neigung:
Körnung: staubförmig
Schüttgewicht: 0,8 t/m³



Angebotstext zur Förderrinne bzw. Luftförderrinne:

Gehäuse aus 3 mm Blechen sauber gekantet, verschraubt und Stoßstellen abgedichtet, Endschild mit Anschlussstutzen.

Polyestergewebe ca. 4,7 mm stark mit Verschleißschutz unter dem Einlaufstutzen.

Luftförderrinne komplett mit 1 Einlaufstutzen einschl. Gegenflansch, 1 Auslaufkopf, 3 Handlochdeckel, 1 Anschlusskasten zum Becherwerk, 1 Druckrohrleitung 2" einschl. 2 Kastenanschlüsse sowie 1 Entleerungsstutzen, jedoch ohne Hochdruckventilator.

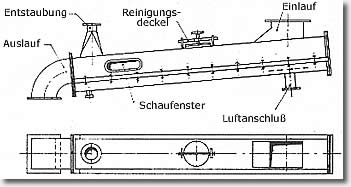

Förderrinnen - Luftförderrinnen Skizze:

Skizze von Förderrinne - Luftförderrinne
