Sie finden im Folgenden ein Angebotsbeispiel über eine Zellenradschleuse.



Ausführungsbeispiel einer Zellenradschleuse

Das Angebotsbeispiel beinhaltet die technischen Daten zur Zellenradschleuse und den Angebotstext.



Technische Daten zur Zellenradschleuse:

Zellenradschleuse mit
Einlaufflansch: 250 x 250 mm lichte Weite
Auslaufflansch: 250 x 250 mm lichte Weite
Förderleistung: max. 7,0 m³/h
Fördergut: Filterstaub aus einem Elektrofilter
Körnung: < 1 mm
Schüttgewicht: 0,2 – 0,25 t/m³
Temperatur: ca. 200° C
Feuchte: trocken



Angebotstext zur Zellenradschleuse:

Gehäuse in staubdichter Ausführung, hergestellt in stabiler Stahl-Schweißkonstruktion, mit Ein- und Auslaufstutzen und seitlicher Antriebskonsole.

Stirnwände mit Stehlagergehäusen, Lagerung der Welle in Pendelkugellagern. Wellenabdichtung an den Stirnwänden durch nachstellbare Stopfbuchsen.

Zellenwalze hergestellt in Stahl-Schweißkonstruktion mit Federstahlblechen in verstellbarer Ausführung ausgerüstet.

Zellenradschleuse aus Werkstoff RST 37-2 gefertigt, komplett mit 1 Stück Stirnrad- Getriebemotor 0,55 KW, 14 Upm, 400 V,
50 Hz, Bauform B 3, 1 Stück elastischer Kupplung und Kupplungsschutzhaube.



Aktuelle Zellenradschleusen Referenzbilder:

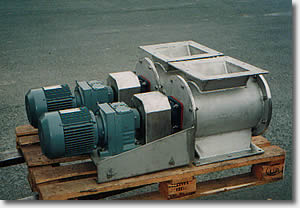

Zellenradschleuse auf PaletteZellenradschleuse auf Werksgelände

Zellenradschleusen als PaarZellenradschleusen in dreifacher Ausfertigung
