Sie finden im Folgenden ein Angebotsbeispiel über einen Muldengurtförderer.



Ausführungsbeispiel eines Muldengurtförderers

Das Angebotsbeispiel des Muldengurtförderers beinhaltet die technischen Daten und den Angebotstext.



Technische Daten zum Muldengurtförderer:

Muldengurtförderer mit
Gurtbreite: 800 mm
Achsabstand: 8.350 mm
Förderleistung: ca. 30 m³/h
Geschwindigkeit: 1,31 m/s
Fördergut: Schwefelkies
Körnung: 0 - 30 mm
Schüttgewicht: 0,8 - 1,3 t/m³
Temperatur: 10 - 40 °C
Feuchte: trocken
Anordnung: 18° ansteigend



Angebotstext zum Muldengurtförderer:

Gerüst aus U-Stahl mit 1 Abstützung am Antrieb aus Profilstahl, jedoch ohne Zwischengurtabdeckung.

Antriebstrommel 315 mm Durchmesser in Stehlagern gelagert einschließlich Gummireibbelag.

Spanntrommel 315 mm Durchmesser mit Spannplattenlagern. Spannspindel aus Werkstoff-Nr. 1.4571 (V4 A) gefertigt.

Tragstationen mit 3-teiligen Rollen 89 mm Durchmesser, 315 mm lang, mit SW 15. Rollenabstand unter der Aufgabestelle 3 x 330 mm, sonst 1.000 mm, im Aufgabebereich Polsterrollen. Rücklaufrollen 63/108 mm Durchmesser, 950 mm lang, SW 15, mit Stützringen, Rollenabstand ca. 2.000 mm.

Muldengurtförderband mit Gummigurt EP 400/3, 4:2 mm Decke, endlos vulkanisiert.

1 Pendelabstreifer angeordnet unter der Antriebstrommel beim Muldenförderband, 1 Innengurt-Pflugabstreifer vor der Spanntrommel, Schutzverkleidung nach UVV, Aufgabeschurre mit Gummikante ca. 2000 mm lang. Aufgabeschurre aus Werkstoff-Nr. 1.4571 (V4 A) gefertigt.

Muldengurtförderer komplett mit 1 Stück Aufsteckgetriebemotor 4,0 KW, 78 Upm, 400 V, 50 Hz, mit angebauter Rücklaufsperre und 2 Stück Not-Aus-Schaltern einschl. beidseitiger Reißleine.

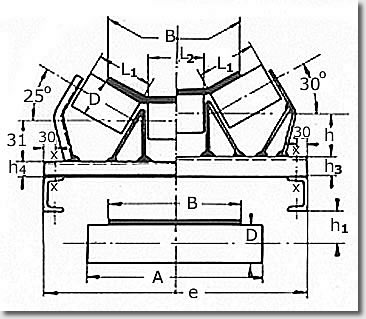

Muldengurtförderer Querschnitte:

Zeichnung vom Muldengurtförderer
