Sie finden im Folgenden ein Angebotsbeispiel über eine Trogförderschnecke bzw. einen Trogschneckenförderer.



Ausführungsbeispiel einer Trogförderschnecke bzw. eines Trogschneckenförderers nach DIN 15261

Das Angebotsbeispiel beinhaltet die technischen Daten zur Trogförderschnecke - zum Trogschneckenförderer und den Angebotstext.



Technische Daten zur Trogförderschnecke - zum Trogschneckenförderer:

Trogförderschnecke - Trogschneckenförderer mit
Durchmesser: 315 mm
Troglänge: 7.000 mm
Förderleistung: 8 t/h
Fördergut: Zinkoxid
Körnung: feinkörnig
Schüttgewicht: 3,0 t/m³
Temperatur: max. 100 °C
Feuchte: trocken
Anordnung: 20° ansteigend



Angebotstext zur Trogförderschnecke bzw. zum Trogschneckenförderer:

Trogschneckenförderer mit Trog aus 4 mm Blechen sauber gekantet mit 1 Stück Auslauf. Über dem Auslauf der Trogförderschnecke ist eine Schau- bzw. Reinigungsöffnung vorgesehen. Deckel des Trogschneckenförderers 2 mm dick, staubdicht verschraubt mit 1 Stück Einlauf.

Endschilder 6 mm mit Antriebskonsole und Kugelstehlagern.

Wellenaustritte der Trogförderschnecke mit nachstellbaren Stopfbuchsen abgedichtet. Welle als starkwandige Rohrwelle ausgeführt, ohne Mittellager.

Schneckenflügel 315 mm Durchmesser, 300 mm Steigung, 5 mm dick, aus St 37-2 gefertigt.

Trogförderschnecke komplett mit 1 Stück Stirnrad-Getriebemotor 3,0 KW, 48 Upm, 500 V, 50 Hz, Bauform B 3, 1 Stück elastischer Kupplung und Kupplungsschutzhaube für Trogschneckenförderer.



Aktuelle Trogförderschnecken - Trogschneckenförderer Referenzbilder:

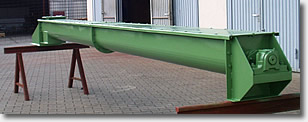

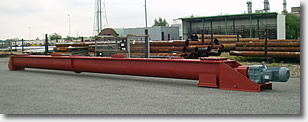

Trogförderschnecke - Trogschneckenförderer mit grünem AnstrichTrogförderschnecke - Trogschneckenförderer mit rotem Anstrich

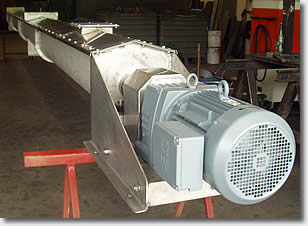

Trogförderschnecke - Trogschneckenförderer in Fertigungshalle
